ไดโอด

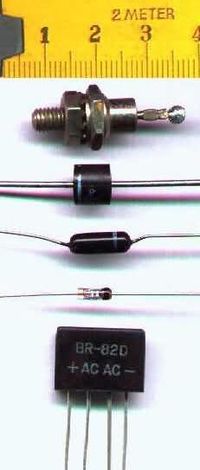

ไดโอด (Diode) เป็นอุปกรณ์อิเล็กทรอนิกส์ชนิดสองขั้ว ที่ออกแบบและควบคุมทิศทางการไหลของประจุไฟฟ้า มันจะยอมให้กระแสไฟฟ้าไหลในทิศทางเดียว และกั้นการไหลในทิศทางตรงกันข้าม เมื่อกล่าวถึงไดโอด มักจะหมายถึงไดโอดที่ทำมาจากสารกึ่งตัวนำ (Semiconductor diode) ซึ่งก็คือผลึกของสารกึ่งตัวนำที่ต่อกันได้ขั้วทางไฟฟ้าสองขั้ว ส่วนไดโอดแบบหลอดสุญญากาศ (Vacuum tube diode) ถูกใช้เฉพาะทางในเทคโนโลยีไฟฟ้าแรงสูงบางประเภท เป็นหลอดสุญญากาศที่ประกอบด้วยขั้วอิเล็ดโทรดสองขั้ว ซึ่งจะคือแผ่นตัวนำ (plate) และแคโทด (cathode)

ส่วนใหญ่เราจะใช้ไดโอดในการยอมให้กระแสไปในทิศทางเดียว โดยยอมให้กระแสไฟลในทางใดทางหนึ่ง ส่วนกระแสที่ไหลทิศทางตรงข้ามกันจะถูกกั้น ดังนั้นจึงอาจถือว่าไดโอดเป็นวาล์วตรวจสอบแบบอิเล็กทรอนิกส์อย่างหนึ่ง ซึ่งนับเป็นประโยชน์อย่างมากในวงจรอิเล็กทรอนิกส์ เช่น ใช้เป็นเรียงกระแสไฟฟ้าในวงจรภาคจ่ายไฟ เป็นต้น

อย่างไรก็ตามไดโอมีความสามารถมากกว่าการเป็นอุปกรณ์ที่ใช้เปิด-ปิดกระแสง่ายๆ ไดโอดมีคุณลักษณะทางไฟฟ้าที่ไม่เป็นเชิงเส้น ดังนั้นมันยังสามารถปรับปรุงโดยการปรับเปลี่ยนโครงสร้างของพวกมันที่เรียกว่าจุดเชื่อมต่อ P-N มันถูกนำไปใช้ประโยชน์ในงานที่มีวัตถุประสงค์พิเศษ นั่นทำให้ไดโอดมีรูปแบบการทำงานได้หลากหลายรูปแบบ ยกตัวอย่างเช่น ซีเนอร์ไดโอด เป็นไดโอดชนิดพิเศษที่ทำหน้าที่รักษาระดับแรงดันให้คงที่ วาริแอกไดโอดใช้ในการปรับแต่งสัญญาณในเครื่องรับวิทยุและโทรทัศน์ ทันเนลไดโอดใช้ในการสร้างสัญญาณความถี่วิทยุ และไดโอดเปล่งแสงเป็นอุปกรณ์ที่สร้างแสงขึ้น ทันเนลไดโอดมีความน่าสนใจตรงที่มันจะมีค่าความต้านทานติดลบ ซึ่งเป็นประโยชน์มากเมื่อใช้ในวงจรบางประเภท

ไดโอดเป็นอุปกรณ์ที่ทำจากสารกึ่งตัวนำ p - n สามารถควบคุมให้กระแสไฟฟ้าจากภายนอกไหลผ่านตัวมันได้ทิศทางเดียว ไดโอดประกอบด้วยขั้ว 2 ขั้ว คือ แอโนด (Anode; A) ซึ่งต่ออยู่กับสารกึ่งตัวนำชนิด p และ แคโธด (Cathode; K) ซึ่งต่ออยู่กับสารกึ่งตัวนำชนิด n

ประเภทของไดโอดแบบสารกึ่งตัวนำ

ไดโอดเปล่งแสงหรือแอลอีดี (Light Emitting Diode ; LED)

LED เป็นไดโอดที่ใช้สารประเภทแกลเลี่ยมอาร์เซ็นไนต์ฟอสไฟต์ (Gallium Arsenide Phosphide ; GaAsP) หรือสารแกลเลี่ยมฟอสไฟต์ (Gallium Phosphide ; GaP) มาทำเป็นสารกึ่งตัวนำชนิด p และ n แทนสาร Si และ Ge สารเหล่านี้มีคุณลักษณะพิเศษ คือ สามารถเรืองแสงได้เมื่อได้รับไบอัสตรง การเกิดแสงที่ตัว LED นี้เราเรียกว่า อิเล็กโทรลูมินิเซนต์ (Electroluminescence) ปัจจุบันนิยมใช้ LED แสดงผลในเครื่องมืออิเล็กทรอนิกส์ เช่น เครื่องคิดเลข, นาฬิกา เป็นต้น

 โฟโตไดโอด (Photo Diode)

โฟโตไดโอด เป็นไดโอดที่อาศัยแสงจากภายนอกผ่านเลนซ์ ซึ่งฝังตัวอยู่ระหว่างรอยต่อ p-n เพื่อกระตุ้นให้ไดโอดทำงาน การต่อโฟโตไดโอดเพื่อใช้งานจะเป็นแบบไบอัสกลับ ทั้งนี้เพราะไม่ต้องการให้โฟโตไดโอดทำงานในทันทีทันใด แต่ต้องการให้ไดโอดทำงานเฉพาะเมื่อมีปริมาณแสงสว่างมากพอตามที่กำหนดเสียก่อน กล่าวคือ เมื่อเลนซ์ของโฟโตไดโอดได้รับแสงสว่างจะเกิดกระแสรั่วไหล ปริมาณกระแสรั่วไหลนี้เพิ่มขึ้นตามความเข้มของแสง

ไดโอดกำลัง (Power Diode)

ไดโอดกำลัง เป็นไดโอดที่ออกแบบให้บริเวณรอยต่อมีช่วงกว้างมากกว่าไดโอดทั่วไป เพื่อนำไปใช้กับงานที่มีกำลังไฟฟ้าสูง กระแสสูงและทนต่ออุณหภูมิสุงได้ เช่น ประกอบเป็นวงจรเรียงกระแส ในอิเล็กทรอนิกส์กำลัง เป็นต้น จะเห็นได้ว่าเมื่อพิกัดกระแสไฟฟ้ามีค่าหลายร้อยแอมป์ ทำให้ไดโอดมีอุณหภูมิขณะทำงานสูง โดยทั่วไปจึงนิยมใช้ร่วมกับตัวระบายความรัอน (Heat Sinks)เพื่อเพิ่มพื้นที่ระบายความรัอนภายในตัวไดโอดกำลัง

 ไดโอดวาแรกเตอร์หรือวาริแคป (Varactor or Varicap Diode)

ไดโอดวาแรกเตอร์หรือวาริแคปเป็นไดโอดที่มีลักษณะพิเศษ คือ สามารถปรับค่าคาปาซิแตนซ์เชื่อมต่อ (Ct) ได้โดยการปรับค่าแรงดันไบอัสกลับ ไดโอดประเภทนี้มีโครงสร้างเหมือนกับไดโอดทั่วไป ขณะแรงดันไบอัสกลับ (Reverse Bias Voltage ; Vr) มีค่าต่ำ Depletion Region จะแคบลงทำให้ Ct ตรงรอบต่อมีค่าสูง แต่ในทางตรงข้ามถ้าเราปรับ Vr ให้สูงขึ้น Depletion Region จะขยายกว้างขึ้น ทำให้ Ct มีค่าต่ำ จากลักษณะดังกล่าว เราจึงนำวาริแคปไปใช้ในวงจรปรับความถี่ เช่น วงจรจูนความถี่อัตโนมัติ (Automatic Fine Tunning ; AFC) และวงจรกรองความถี่ซึ่งปรับช่วงความถี่ได้ตามต้องการ (Variable Bandpass Filter) เป็นต้น

ซีเนอร์ไดโอด (Zener Diode)

ซีเนอร์ไดโอดเป็นอุปกรณ์สารกึ่งตัวนำที่นำกระแสได้เมื่อได้รับไบอัสกลับ และระดับแรงดันไบอัสกลับที่นำซีเนอร์ไดโอดไปใช้งานได้เรียกว่า ระดับแรงดันพังทลายซีเนอร์ (Zener Breakdown Voltage ; Vz) ซีเนอร์ไดโอดจะมีแรงดันไบอัสกลับ (Vr)น้อยกว่า Vz เล็กน้อย ไดโอดประเภทนี้เหมาะที่จะนำไปใช้ควบคุมแรงดันที่โหลดหรือวงจรที่ต้องการแรงดันคงที่ เช่น ประกอบอยู่ในแหล่งจ่ายไฟเลี้ยง หรือโวลเทจเรคกูเลเตอร์
